AP16 Einbau- und Bedienungsanleitung
20221560C 25
Zurück zum Steuerkurs
In der AUTO Betriebsart kann mit dieser Eigenschaft eine
bereits eingeleitete Wende automatisch durch Drücken der
AUTO Taste a/jointfilesconvert/337968/bgebrochen werden. Der Autopilot wirkt der
Wende entgegen und das Schiff fährt geradeaus auf dem
Kompasskurs sobald die AUTO Taste gedrückt wurde.

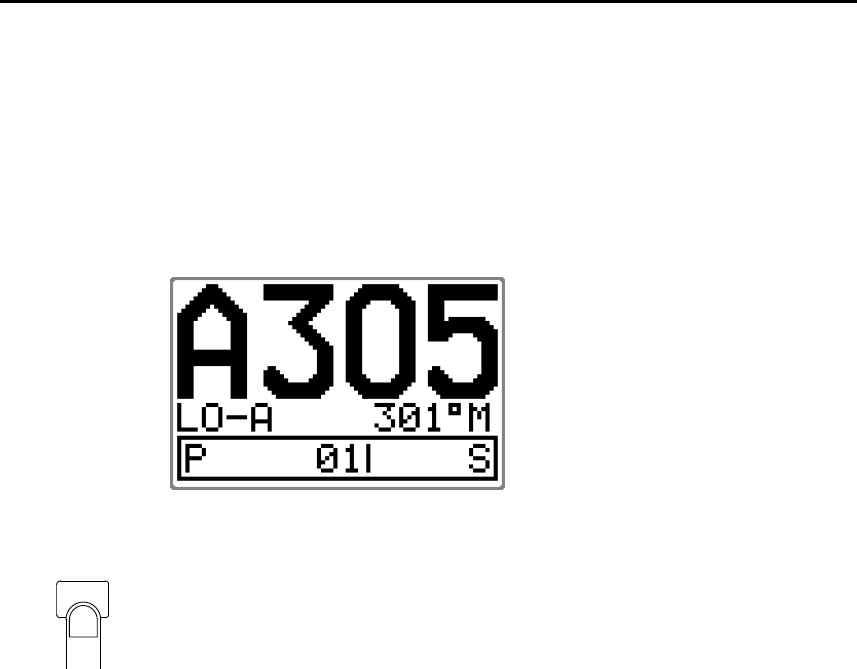

Automatische Steuerungs-
Betriebsart
Neuer “korrigierter” Kurs:
305°
Kompassanzeige: 301° M
(magnetisch) oder T
(wahr)
Steuerparameter: LO-A
Ruderlage: 01° nach STB.
STBY
Durch Drücken der STBY-Taste zur manuellen Steuerung
zurückkehren.
2.8 Automatische Anpassung der
Steuerparameter
Der AP16 verfügt über zwei verschiedene Steuer-Parametersätze
für die Steuerung der Boots-Reaktion bei verschiedenen
Geschwindigkeiten oder Windrichtungen, während man sich in
der AUTO-, NAV-, oder WIND- Betriebsart befindet.
Motorboote
Der AP16 wählt die LO (langsame Reaktion) Steuerparameter
wenn vom STBY eine automatische Betriebsart ausgewählt
wird, vorausgesetzt es wird keine Geschwindigkeit eingegeben.
Dies ist eine Sicherheitsmassnahme. Wenn eine automatische
Betriebsart bei geringer Geschwindigkeit aufgerufen wird,
können die Steuerparameter sich automatisch auf HI setzen
durch Eingangsdaten von einem Geschwindigkeits-Log, von
einem GPS-Navigator oder durch manuelle Eingabe.
Die Geschwindigkeit, bei der der AP16 automatisch von LO zu
HI Parametern (oder umgekehrt) wechselt, wird von der
“Übergangsgeschwindigkeit”, die im Installations-
